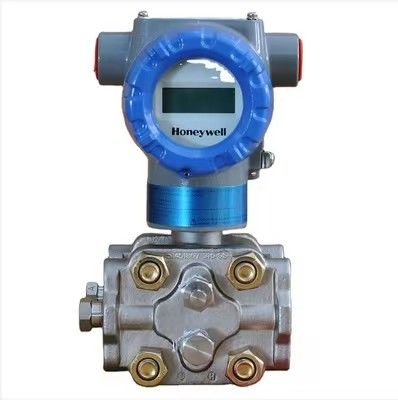

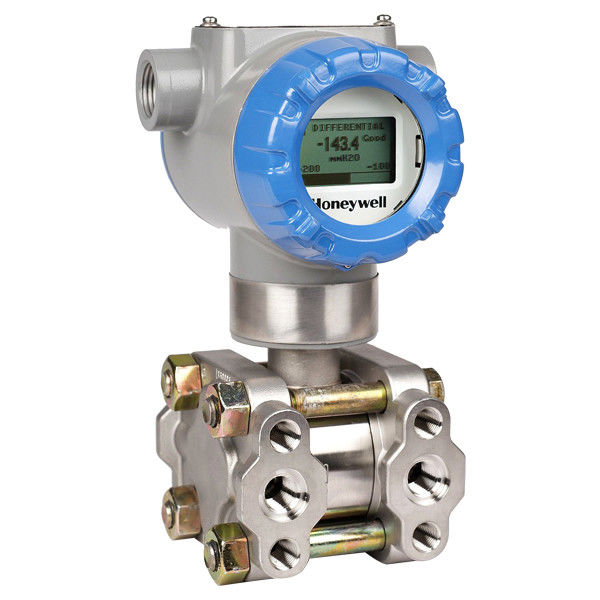

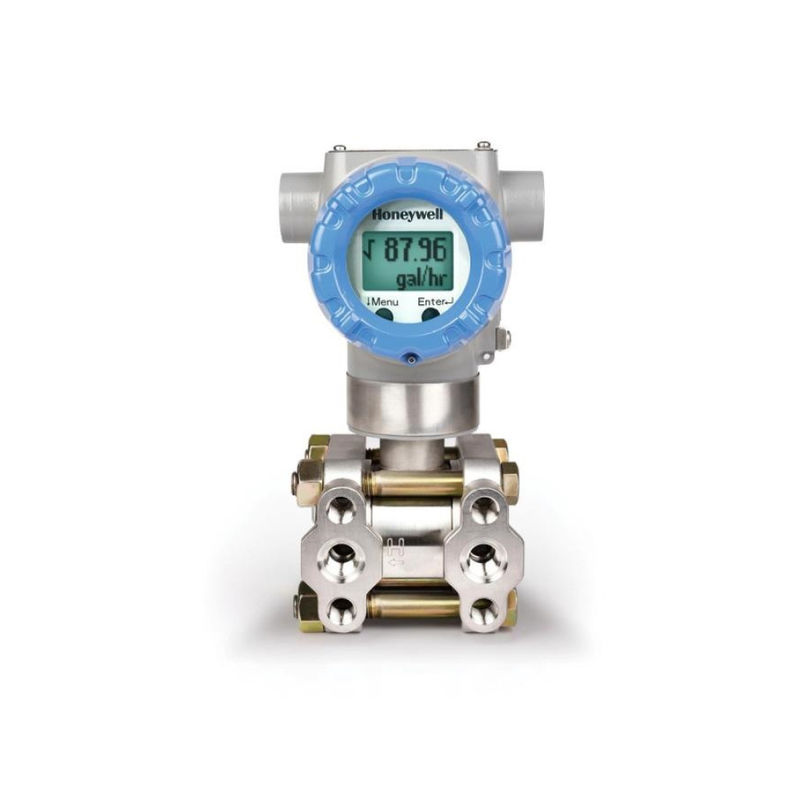

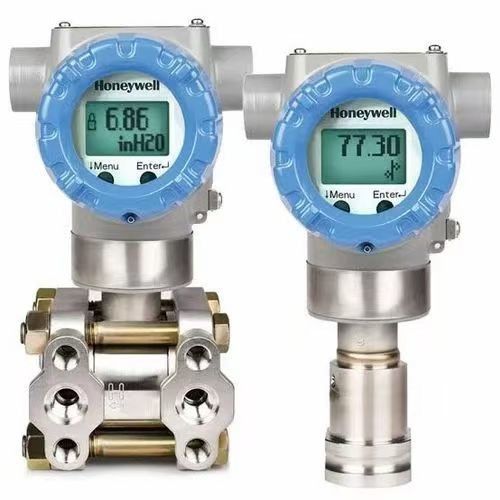

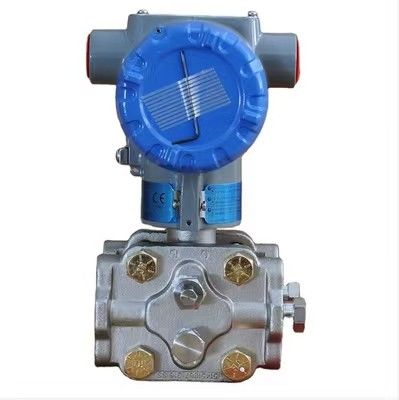

Trasmettitore di pressione differenziale STD725-E1AC4AS-1-G-CHS-11S-A-00A0-0000

• Accuratezza del campo di taratura fino allo 0,05%, con 0,04% opzionale
• Stabilità: 0,020% dello span, mantenuta per 10 anni
• Compensazione automatica della pressione statica e della temperatura
• Rapporto di campo di 100:1
• Tempo di risposta rapido fino a 100 ms
• Funzioni di visualizzazione intuitive e facili da usare
• Funzioni di zero, span e configurazione esterne
• Autodiagnostica completa
• Design a doppia tenuta integrato basato sugli standard ANSI/NFPA 70-202 e ANSI/ISA 12.27.0 per garantire la massima sicurezza
• Eccezionale tolleranza alla pressione statica: 31,5 MPa
• La configurazione standard soddisfa pienamente i requisiti SIL2/3
• Design modulare
• Garanzia estendibile fino a 4 anni aggiuntivi

Nota: tutti i dati forniti dai laboratori Honeywell

Descrizione:
I trasmettitori di pressione della serie SmartLine® sono progettati sulla base di sensori ad alte prestazioni. Ogni sensore integra efficacemente più sensori, combinando la misurazione della pressione di processo con la pressione statica (per i modelli DP) e la misurazione della temperatura utilizzata per la compensazione della temperatura, ottenendo così prestazioni complessive superiori.


Opzioni della testina di visualizzazione

Testina di visualizzazione LCD standard:

• Modulare (può essere aggiunta o rimossa in loco)
• Supporta il protocollo HART
• Regolabile a 0°, 90°, 180° e 270°
• Le unità di misura includono: Pa, kPa, MPa, kg/cm², Torr, ATM, i4H₂O, mH₂O, bar, mbar, inH₂O, inHg, FT H₂O, mmH₂O, mmHg e psi
• Ampio display (9,95 mm di altezza x 4,20 mm di larghezza) con 2 righe e 8 caratteri
• Uscita radice quadrata e indicatore di protezione da scrittura
• Il modulo di visualizzazione è dotato di pulsanti di configurazione interni per l'impostazione e la calibrazione del trasmettitore tramite tasti interni o esterni

Autodiagnostica:

I trasmettitori SmartLine® offrono tutti diagnostiche accessibili digitalmente, che aiutano a fornire allarmi avanzati per potenziali eventi di guasto. Ciò riduce significativamente i tempi di inattività pianificati e riduce i costi operativi complessivi.

Strumenti di configurazione

Opzioni di pulsanti di configurazione interni o esterni integrati:

I trasmettitori possono essere configurati per tutti i parametri di base utilizzando i pulsanti integrati nel modulo di visualizzazione o tasti magnetici esterni. I pulsanti esterni integrati soddisfano tutti i requisiti elettrici e ambientali. Per le funzioni di impostazione dello zero/span, è possibile utilizzare i pulsanti esterni indipendentemente dal fatto che sia stata selezionata una testina di visualizzazione LCD.

Configurazione portatile:

I trasmettitori SmartLine® supportano la comunicazione bidirezionale e la configurazione tra l'operatore e il trasmettitore. Ciò si ottiene tramite il toolkit di configurazione sul campo di Honeywell. Il toolkit di configurazione sul campo di Honeywell consente la configurazione in loco dei trasmettitori HART e può essere utilizzato in ambienti intrinsecamente sicuri. Tutti i trasmettitori Honeywell sono progettati e testati per essere conformi ai protocolli di comunicazione forniti e possono essere utilizzati con qualsiasi configuratore portatile certificato.

Configurazione del computer:

Il software HART Field Device Manager (FDM) e FDM Express possono essere utilizzati per gestire la configurazione dei dispositivi.

Integrazione del sistema:

• I protocolli di comunicazione SmartLine® sono conformi agli ultimi standard HART.
• Tutti i dispositivi trasmettitori SmartLine® sono stati testati con Experion®, garantendo un'elevata compatibilità.

Design modulare:

Per aiutare a controllare i costi di manutenzione e di inventario, tutti i trasmettitori ST700 sono dotati di un design modulare, che consente facili sostituzioni hardware come l'aggiunta di una testina di visualizzazione LCD, la sostituzione di moduli elettronici o anche la modifica del diaframma del trasmettitore, senza influire sulle prestazioni complessive o sulla certificazione di sicurezza delle apparecchiature. Ogni diaframma del trasmettitore è caratterizzato e calibrato in modo univoco per fornire prestazioni eccezionali su un'ampia gamma di pressioni statiche e temperature. Inoltre, con il design dell'interfaccia modulare di Honeywell, i moduli elettronici possono essere scambiati senza compromettere le specifiche delle prestazioni.

• Sostituzione del diaframma
• Testina di visualizzazione LCD aggiungibile o rimovibile*
• Modulo di protezione da sovratensione sostituibile (terminali)*

*Tranne in ambienti a prova di esplosione, le sostituzioni in loco possono essere eseguite in qualsiasi ambiente elettrico (incluse le aree intrinsecamente sicure) senza violare le normative sulla certificazione di sicurezza.

L'innovativo design modulare di Honeywell riduce i requisiti di inventario e i costi di manutenzione senza influire sulle prestazioni del trasmettitore.

Prestazioni in condizioni nominali

Specifiche dei materiali(Vedere la guida alla selezione per la disponibilità / restrizioni per vari modelli)

Parametro	Descrizione
Materiale della membrana	316L SS, Hastelloy®C -2762,Monel®4003 , Ta3
Materiale dell'interfaccia di processo	316 SS4 , Acciaio al carbonio (zincato)5, Hastelloy C -2766, Monel 4003
Valvola di scarico/scarico e il tappo1	316 SS4,Hastelloy C -2762
Guarnizione a foglio	Di serie con PTFE riempito di vetro. Viton®E grafite opzionali.
Bullone del corpo della tabella	Di serie con acciaio al carbonio (zincato). Le opzioni includono 316 SS, NACE A 286 SS, Monel K 500, Acciaio super dual-phase e B 7M.
Adattatori e bulloni opzionali	Il materiale del giunto di conversione include 316 SS, Hastelloy®C-276. Il materiale del bullone della conversione il giunto dipende dal materiale del bullone del blocco di serraggio dell'interfaccia di processo. Il convertitore standard Il materiale dell'O-ring è realizzato in PTFE riempito di vetro, Viton®E grafite opzionali.
staffa di montaggio	Piastra o diritta, angolare, acciaio al carbonio (zincato), 304SS o 316SS.
Riempitivo	DC®200 (olio siliconico) o CTFE (olio fluorurato)
scocca	Lega di alluminio a basso contenuto di rame (<0,4%) rivestita con polvere di poliestere puro, conforme a NEMA 4X, IP66 / IP67 e NEMA 7 (a prova di esplosione). L'involucro in acciaio inossidabile è opzionale.
installare	L'installazione è possibile quasi ovunque utilizzando una staffa di montaggio standard. La staffa è progettata per essere montata su tubazioni verticali o orizzontali da 2 pollici (50 mm). Vedere la Figura 3.
interfaccia procedurale	1 / 4 "-NPT o 1 / 2" -NPT (soddisfa i requisiti DIN).
cavo	Accetta il massimo 16 AWG (1,5 mm di diametro).
dimensione	Vedere la Figura 3.
peso netto	3,8 kg (con involucro in lega di alluminio)



1.La porta di scarico/scarico adotta TeflonFusione equivalente a C-276.sigillo.

2.Hastelloy®E C-276 o UNS N 10276.

3.Materiali speciali che consultano la fabbrica

4. 316 SS o CF8M, equivalente a 316 SS.

5.Acciaio al carbonio pellettato zincato, non è raccomandato per i servizi di guado a causa del trasferimento di idrogeno. Per questa applicazione, utilizzare le clip in acciaio inossidabile 316

6.Hastelloy®

E C-276 o UNS N 10276. Fornito come indicato, o fornire CW 12MW, Hastelloy®Fusione equivalente a C-276.Dimensione


Schema e calcolo della tensione di alimentazione e della resistenza del circuito
